装修水电需要注意哪些事项

HJSJ-2025

水电装修是室内装修中最重要的隐蔽工程之一，一旦施工完成，后期整改难度大、成本高。因此，在水电装修过程中需要特别注意以下事项，确保施工质量和安全性。

在水电工程中，通常需要以下类型的图纸来指导设计、施工和验收工作，例如：给水图、排水图、插座图、连线图、系统图等图纸。

下面由华建工艺学社、华建环境设计研究所为设计师们讲述水电注意事项！

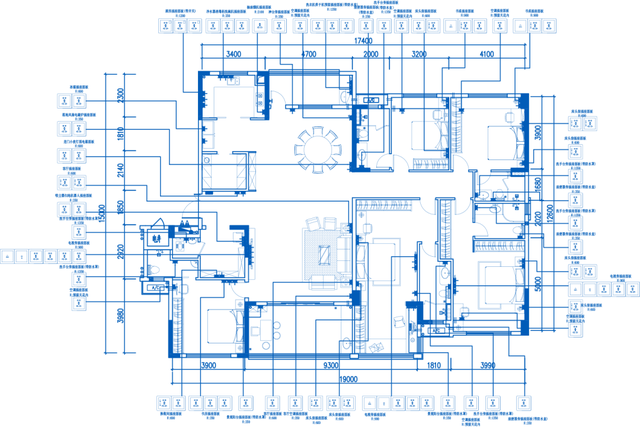

△插座图（仅示意）

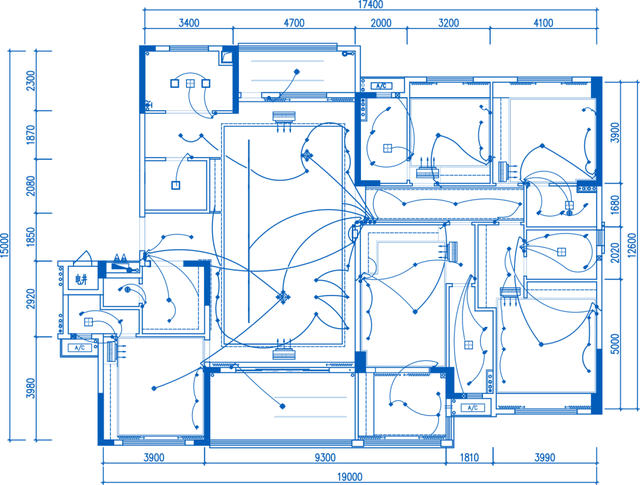

△连线图（仅示意）

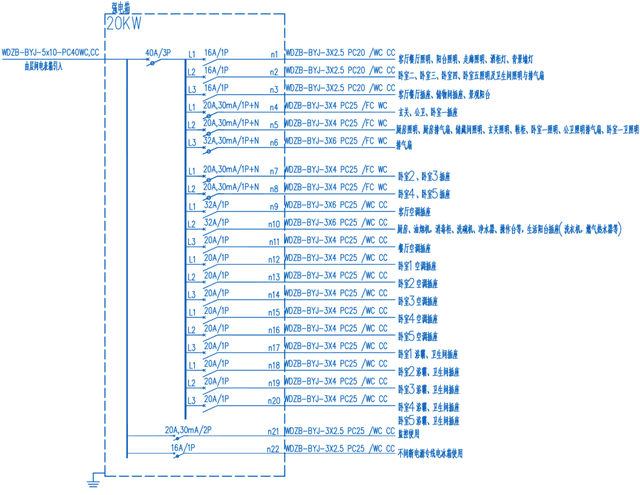

△强电系统图（仅示意）

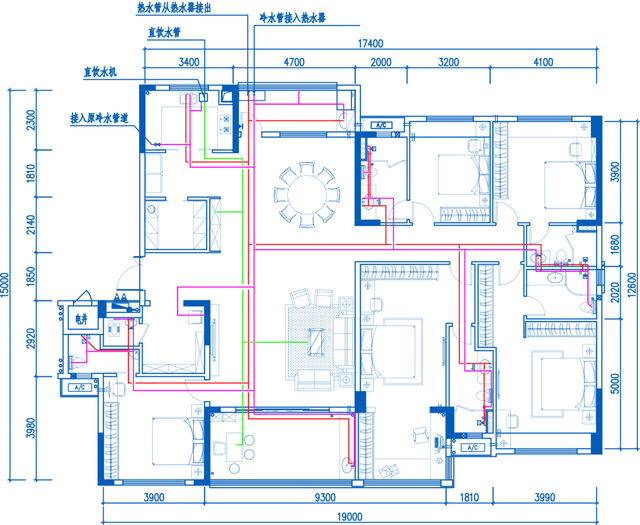

△给水图纸（仅示意）

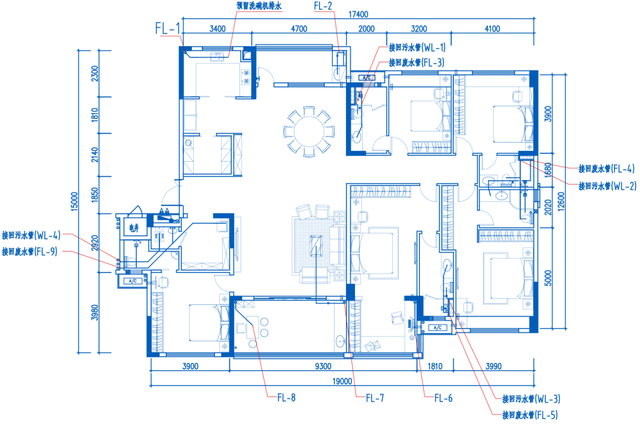

△排水图纸（仅示意）

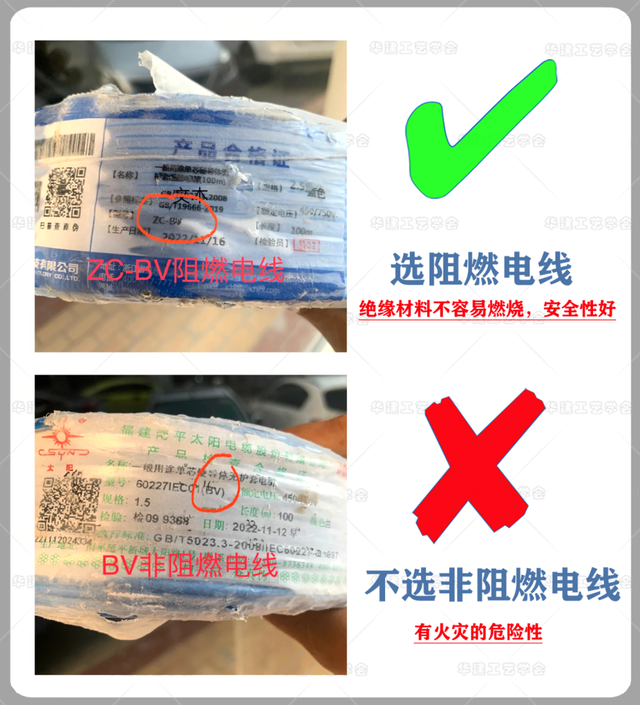

1 电线材料：

选择阻燃电线（如ZR-BV），提高防火安全性。

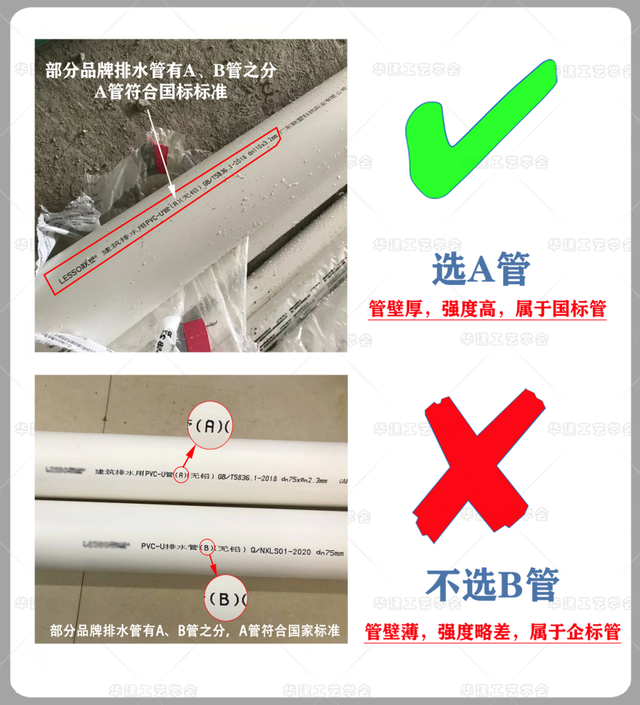

2 给排水管材料：

部分品牌排水管有A/B管之分，A管符合国家标准。

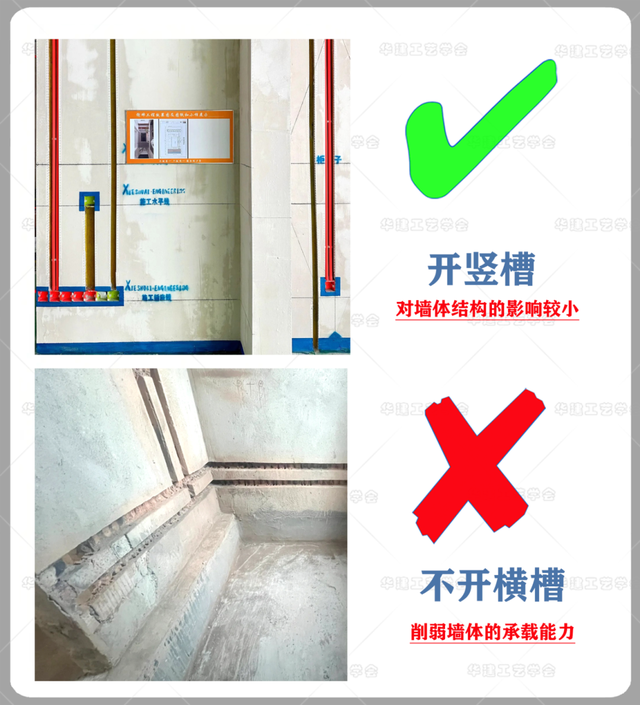

3 水电开槽：

严禁大面积横向开槽，破坏结构。

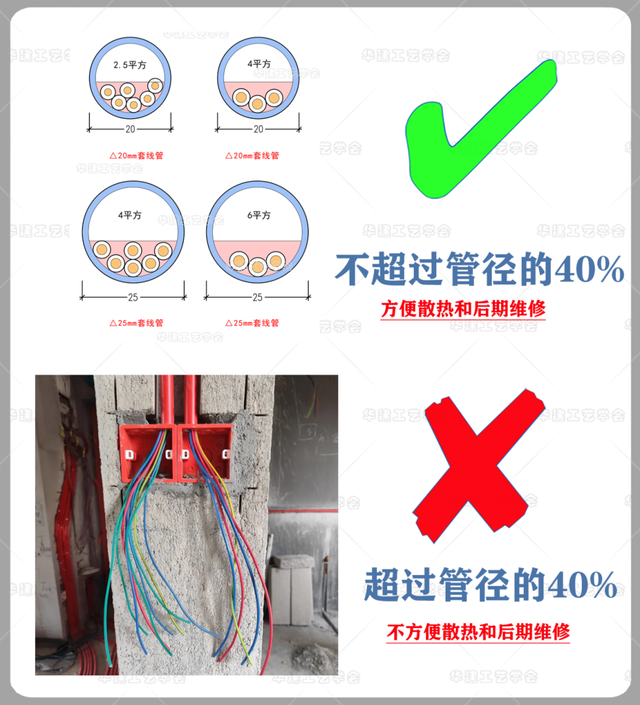

4 穿线管电线数量：

电线管内穿线不得超过管径的40%，以方便散热和后期维修。

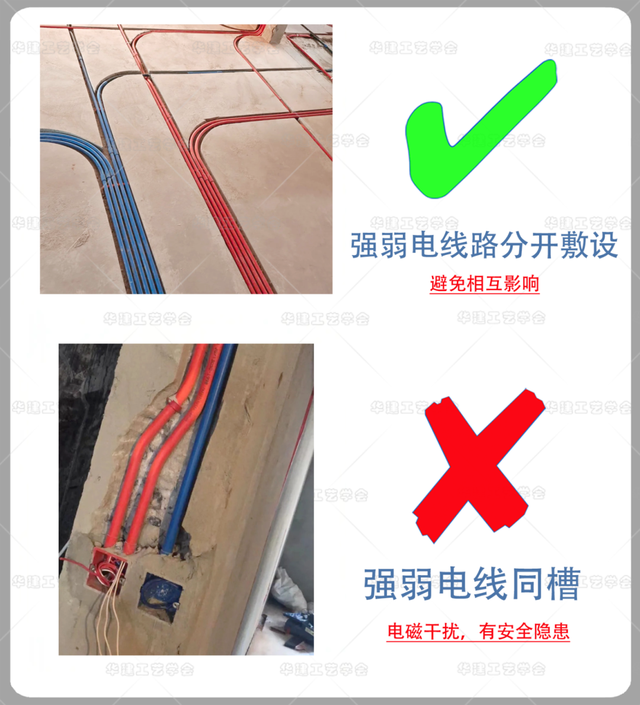

5 强弱电是否同槽：

强弱电线路应分开敷设，避免干扰和安全隐患。

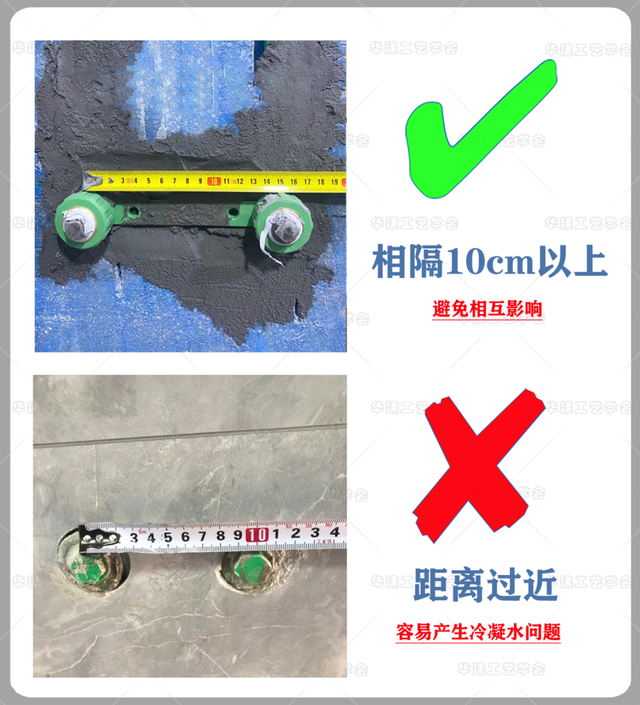

6 冷热水管距离：

冷热水管间距至少10cm以上，避免相互影响。

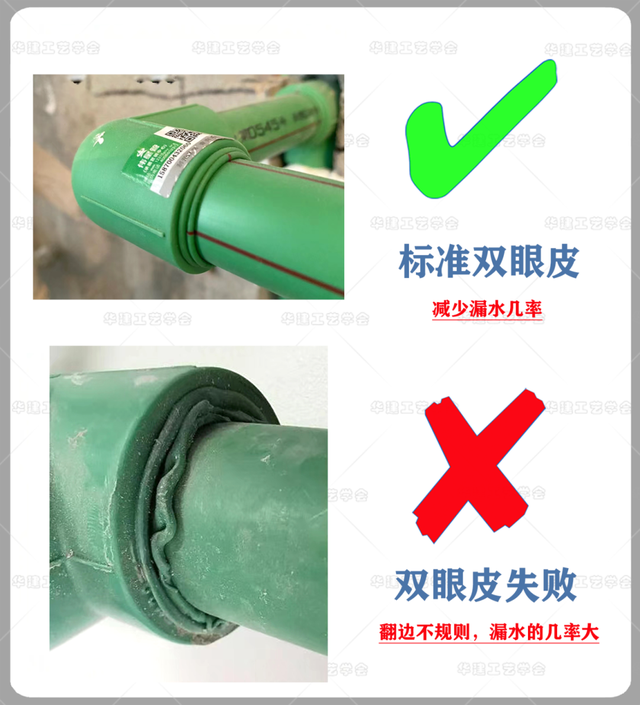

7 焊接双眼皮水管：

做工粗糙，接缝明显爆烈、漏水的几率大。

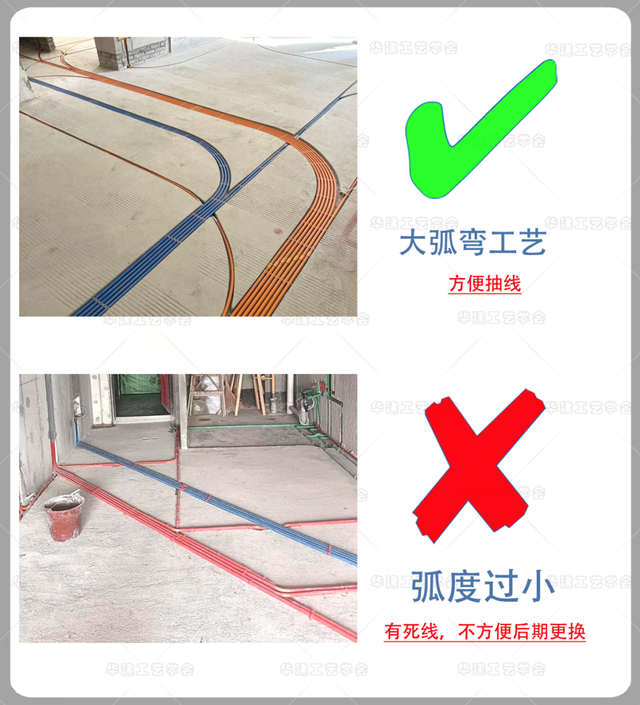

8 强电线是否有死线：

电管转弯处最好有弧度，方便日后换线能抽出来。

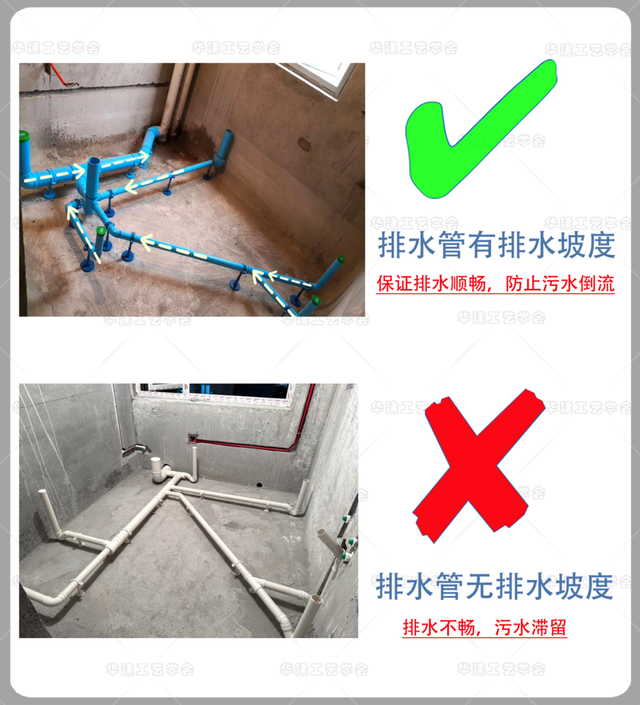

9 排水管坡度：

排水管需有坡度，避免积水。

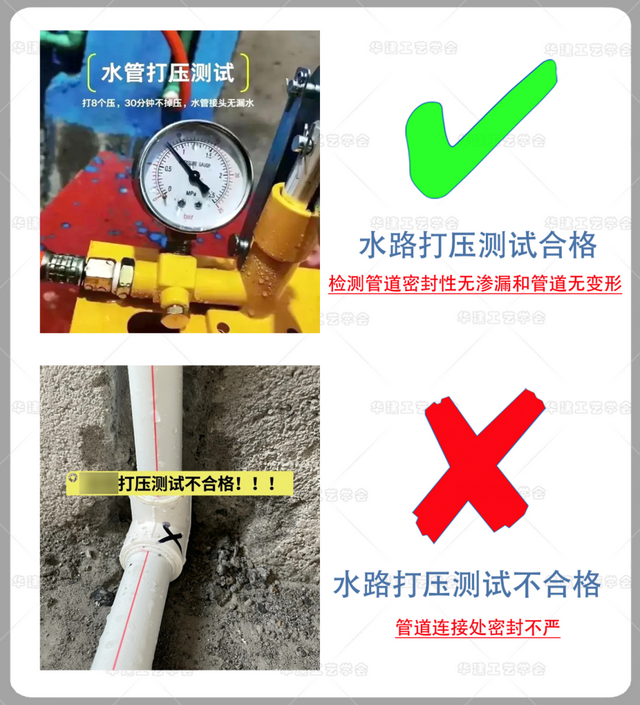

10 水路压制情况：

可以用打压器测试，压力6-8kg，半小时内不掉压为合格。

总结

水电装修需要重点关注以下事项：

设计合理：确保布局符合实际需求。

材料合格：使用符合标准的电线和水管。

施工规范：开槽、布线、布管、接头处理等需符合标准。

验收严格：电路、水路、防水等需逐一验收。

记录留存：拍照留存隐蔽工程，方便后期维护。

通过严格监督和验收，可以确保水电装修的质量和安全性，避免后期出现问题。如果不熟悉水电施工，建议请专业监理或设计师协助监督。

施工图内容出自“华建工艺学会官网”

更多施工图

可到华建工艺学会下载

---------------------------------

本文编写

华建环境设计研究所

图片：苏韵涛

审校人员：

黄绿青 （注册一级建造师）

卢雄（注册一级建造师）

发布于2025年5月
